Schweißtischzubehör / Auf Lager

Kombi Bieger

Kombi-Bieger
Polyamidwalzen für Edelstahl

Kombibieger

... funktioneller Schweißtisch...

Als Ausbaumöglichkeit baute dasGelber-Bieger Team einen Profilbiegeaufsatz auf den Schweißtisch. Dieser ist erhältlich mit 2 oder 3 hydraulischen Motoren. Der Profilbieger wird mit dem Tischbieger kombiniert und erhält somit eine hydraulische Zustellung und eine Biegeleistung bis 48 mm Rundrohr. Die Antriebsmotoren werden von dem selben Hydraulikaggregat versorgt. Die Bauteile werden somit doppelt verwendet, was sich positiv auf die Kosten auswirkt.

Datenblatt

allgemeine Anfrage

Preis anfragen

Nutzen Sie die Desktop-Variante der Webseite um Preise direkt online anzufordern.

techn. Details
Zubehör
Fotos

Technische Daten Kombi-Bieger


Motorleistung (kW)	1,5
Spannung (V)	240 / 400
Hydraulikdruck (Bar)	240
Arbeitsdruck (t)	10
Maße L x B x H (mm)	1400 x 600 x 500
Maschinengewicht (kg)	550
Biegeleistung Rohr (mm)	48 x 3,2

Sonderzubehör Abkanten für X1

Beschreibung:
V = 80 mm. Höhe 100 mm
V = 100 mm, Höhe 100 mm
Distanzklotz

Preis anfragen

Profilbiegewerkzeug für X1

mit 3 hydraulisch
angetriebenen Wellen
3 Spannbolzen
1 Rollensatz 1"

Preis anfragen

Biegerollen aus Polyamid 3/8", 17,4 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Polyamid 1/2", 21,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Polyamid 3/4", 27,1 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Polyamid 1", 34,0 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Polyamid 1 1/4", 42,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Polyamid 1 1/2", 48,6 mm"

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Polyamid 2", 60,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Polyamid auf Maß, XX mm

Sonderanfertigung auf Kundenwunsch
zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

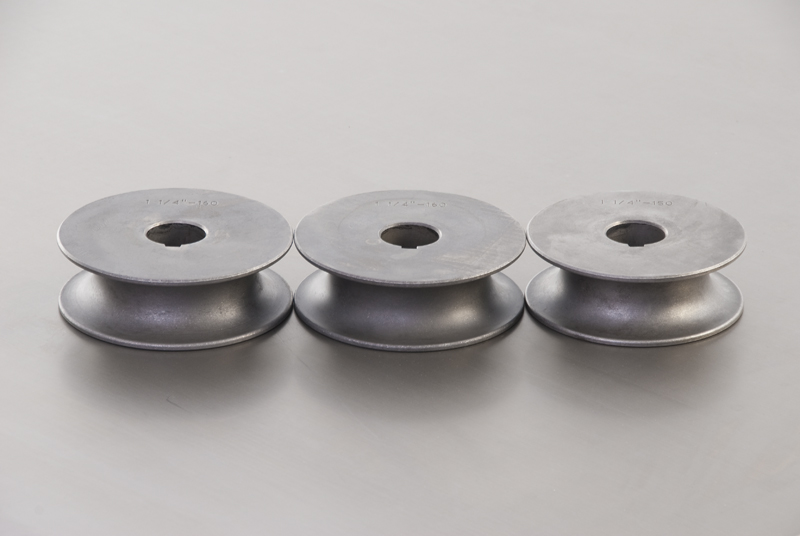

Biegerollen aus Stahl 3/8", 17,4 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Stahl 1/2", 21,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Stahl 3/4", 27,1 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Stahl 1", 34,0 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Stahl 1 1/4", 42,7 mm"

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Stahl 1 1/2", 48,6 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Stahl 2", 60,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Biegerollen aus Stahl auf Maß, XX mm

Sonderanfertigung auf Kundenwunsch
zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Preis anfragen

Profilbiegerollensatz für Edelstahl

Biegerollen aus Polyamid
Welle 40 mm, Passfeder 10 mm

Preis anfragen

Profilbiegerollensatz für Stahl

Biegerollen aus Stahl
Welle 40 mm, Passfeder 10 mm

Preis anfragen

Drehteller für X1

Bestehend aus:
Zahnstangenantrieb
Standard Drehteller D = 210 mm
Zentrum 30 mm einsatzgehärtet
Exzenter mit Hebel
Brücke mit Gegenrolle
Satz Schrauben

Preis anfragen

Ringe für Drehteller

Größe 40 - 130 mm

Preis anfragen

Pressbiegeeinrichtung zum Rohrbiegen

für X1/Höhe 100 mm und Kombibieger
besteht aus:
2 Adapterplatten, 28er Lochsystem,
2 Biegewellen, 2 Gegenrollen mit
4 Verschiedenen Öffnungen für:
1. Rohr bis 27 mm
2. Rohr bis 33,7 mm
3. Rohr bis 42 mm
4. eine Seite Glatt zum Richten
Adapter von Kolbenstange auf Gussform

Preis anfragen

Set Biegeeinsätze aus Guss für X1 und Kombibieger

1/2, 3/4", 1", 1 1/4 "

Preis anfragen

Set Biegeeinsätze aus Guss für X1 und Kombibieger

Aufweitwerkzeug-Set zum Aufweiten von Rohren

von Rohren: 27 mm bis 60 mm
Maximale Wandstärke: 2 mm
Der Vorteil dieses System, das auf dem Prinzip des spreizens basiert, sind die einfachen Einstellmöglichkeiten.
Die Länge der Aufweitung und der Aufweitdurchmesser ist einstellbar.
Das Set besteht aus:
1 x Rohraufweit-Werkzeugaufnahme
1x Aufweitwerkzeug
1x Aufweitdorn
(für jeden Rohrdurchmesser bzw. andere Wandstärken
wird jeweils ein eigenes Aufweitwerkzeug benötigt,
die Werkzeugaufnahme wird nur einmal benötigt)

Preis anfragen

Aufweitwerkzeug-Set zum Aufweiten von Rohren

Werkzeug zum Ausklinken 48/60

für Rohre mit folgenden Abmessungen:
48 mm und 60 mm
Die Wandstärke sollte maximal 3,6 mm sein.
Einfache Montage mit Hilfe von Zwischenplatten

Preis anfragen

Werkzeug zum Ausklinken 27/33/42

für Rohre mit folgenden Abmessungen:
27 mm, 33 mm und 42 mm
Die Wandstärke sollte maximal 3,6 mm sein.
Einfache Montage mit Hilfe von Zwischenplatten

Preis anfragen

Werkzeug zum Schneiden

von Flacheisen, Vierkanteisen und
Rundmaterial mit einer max. Höhe
von 60 mm und einer max Stärke
von 10 mm.
Diese Version ist nicht für Edelstahl geeignet.

Preis anfragen
