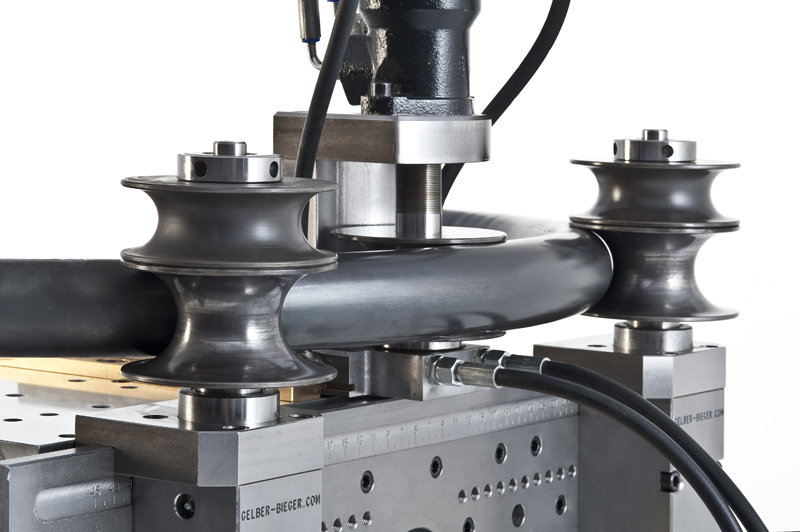

  • Silverline XS mit Profilbieger
    Silverline XS mit Profilbieger
  • Silverline XS mit Profilbieger
    Silverline XS mit Profilbieger

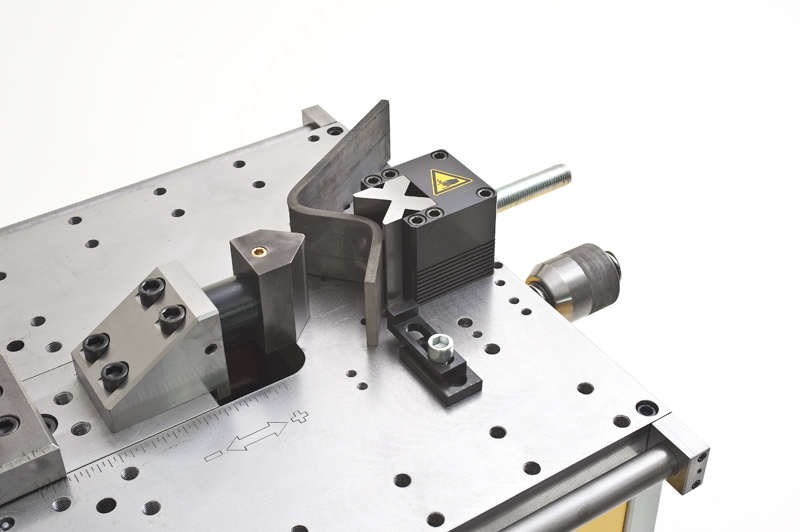

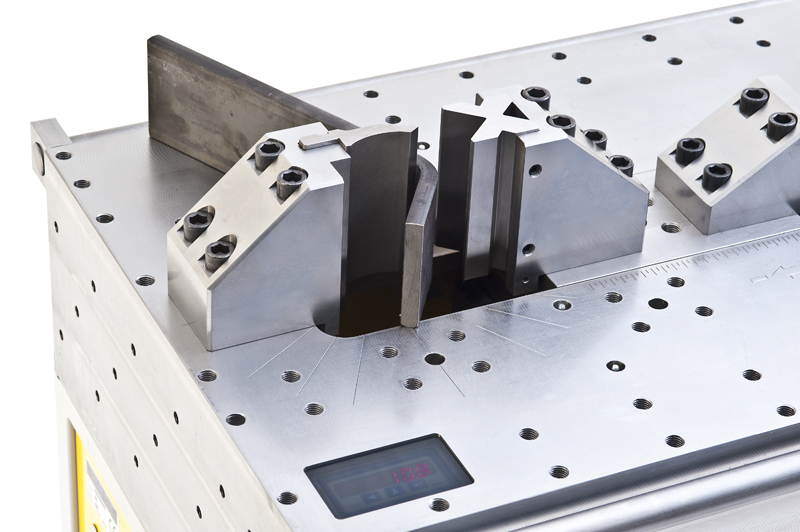

  • Abkanten 12 Tonnen Seite
    Abkanten 12 Tonnen Seite
  • Walzen wechseln
    Walzen wechseln

Dabei präsentiert sie allerdings einen exklusiven, branchenweit einzigartigen Mix an vielfältigen Fähigkeiten:

So verfügt die Horizontalpresse XS 200.135.20M über 2 Arbeitsstationen, die in diesem Maschinenbereich vermutlich eine bisher nicht verfügbare Vielzahl von Einsatzmöglichkeiten bieten. Basierend auf 2 Hydraulikzylindern drückt sie bis zu 20 Tonnen. Diese Kraft kommt bei der linken Station mit einer Werkzeughöhe von 135 mm zur Entfaltung. Auf dieser Biegeseite kann optional zusätzlich ein Profilbieger montiert werden, der mit drei hydraulisch angetriebenen Wellen arbeitet. Eine Wendelbiegeeinrichtung kann ebenfalls auf dieser Station installiert werden.

Die zweite und rechte Station verfügt über 10 Tonnen Biegekraft, die sie für folgende Arbeitsgänge einsetzen kann: Schneiden, Aufweiten, Ausklinken, Kanten bis zu einer Höhe von 100 mm und zukünftig auch Stanzen. Hier besteht zusätzlich die Möglichkeit auch einen Drehteller aufzubauen. Aktuell wird die perfekte Positionierung der Werkzeuge noch mechanisch durchgeführt – eine elektronisch gesteuerte Variante ist jedoch bereits in Planung.

allgemeine Anfrage
Nutzen Sie die Desktop-Variante der Webseite um Preise direkt online anzufordern.
Abmessungen 800 x 600 x 900
Gewicht (kg) 750
Motorleistung (kW) 2,5
Biegekraft (t) links: 20
rechts: 10
Werkzeughöhe (mm) links: 120 x 15
rechts: 100 x 15 (mit V125)
Biegeleistung (mm) Flacheisen links: 120 x 15
Flacheisen rechts: 100 x 15 (mit V125)
Rundmaterial mit Drehteller (mm) 16

















Rundrohr (mm) 60
Flacheisen liegend (mm) 60 x 20



Sie haben hier eine Maschine ausgewählt, die auf dem Bild mit einer Profilbiegeeinrichtung  ausgestattet ist. Wählen Sie hierfür die Grundmaschine und je nach bedarf den Profilbiegeaufsatz RB40 oder RB40 PLUS aus. Vergessen SIe nicht die erforderlichen Biegewalzen. Sie können bei diesem Maschinentyp zusätzlich ein Werkzeug zum Biegen von Flacheisen nutzen.

Die Plasmanitrierung ist eine optische sowie technische Aufwertung der Maschine.



Plasmanitrierung für XS

für XS

Plasmanitrierung für XS

Set 1, Werkzeugset für XS - 20 t Seite

Standardwerkzeug (Werkzeughöhe 135 mm) bestehend aus:
1. Werkzeughalter für Stempel und Matrize
2. Abkantwerkzeuge Nr. 1012, 1032, 2025 und 2030
3. Seitenanschlag
4. Satz Schrauben
5. Schlüssel(14er Inbus, Lange Version)

Set 1, Werkzeugset für XS - 20 t Seite

Set 2 Ringbieger (RB40)

Ringbiegewerkzeug mit 3 hydraulisch unabhängig angetriebenen Wellen
Biegeleistung bis 2"
Wellengeschwindigkeit stufenlos einstellbar
Hydraulische Zustellung
Wellendurchmesser 40 mm
Walzendurchmesser 150/160 mm
Achsabstand 280 mm
Nutzhöhe 150 mm
Gewicht 100 kg
Ringbiegewerkzeug:
- Ringbieger mit 3 angetriebenen Wellen
- Befestigungsmaterial
- Schläuche
- 1 Satz Biegerollen 1" aus Stahl
- 1 Satz Distanzhülsen

Set 2 Ringbieger (RB40)

Biegerollen aus Polyamid 3/8", 17,4 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 3/8

Biegerollen aus Polyamid 1/2", 21,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 1/2

Biegerollen aus Polyamid 3/4", 27,1 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 3/4

Biegerollen aus Polyamid 1", 34,0 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 1

Biegerollen aus Polyamid 1 1/4", 42,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 1 1/4

Biegerollen aus Polyamid 1 1/2", 48,6 mm"

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 1 1/2

Biegerollen aus Polyamid 2", 60,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid 2

Biegerollen aus Polyamid auf Maß, XX mm

Sonderanfertigung auf Kundenwunsch
zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Polyamid  auf Maß, XX mm

Biegerollen aus Stahl 3/8", 17,4 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 3/8

Biegerollen aus Stahl 1/2", 21,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 3/4", 27,1 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 3/4

Biegerollen aus Stahl 1", 34,0 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 1

Biegerollen aus Stahl 1 1/4", 42,7 mm"

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 1 1/4

Biegerollen aus Stahl 1 1/2", 48,6 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 1 1/2

Biegerollen aus Stahl 2", 60,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl 2

Biegerollen aus Stahl auf Maß, XX mm

Sonderanfertigung auf Kundenwunsch
zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Biegerollen aus Stahl  auf Maß, XX mm

Set 2 Ringbieger RB40Plus

Ringbiegewerkzeug 3 hydraulisch unabhängig angetrieben Wellen
Biegeleistung bis 3 1/2"
Nutzhöhe 150 mm
Wellengeschwindigkeit stufenlos einstellbar
Hydraulische Zustellung
Wellendurchmesser 40 mm
Walzendurchmesser 150/160 mm
Achsabstand 280 mm
Nutzhöhe 100 mm
Gewicht 100 KG
Ringbiegewerkzeug:
1. Ringbieger mit 3 angetriebenen Wellen
2. Befestigungsmaterial
3. Schläuche
4. Rollensatz 1"
5. Satz Distanzhüllen

PLUS: verstellbarer Achsabstand von 340 - 800 mm

Set 2 Ringbieger RB40Plus

Wendelbiegepaket

Adapterplatte
Wendelbiegeeinrichtung
Verdrehmesser
Radienmessbrücke
Messschieber
Biegesoftware

Wendelbiegepaket

Set 3 Werkzeugset für XS - 12 t Seite

Standardwerkzeug ( Werkzeughöhe 100 mm) bestehend aus:
1. Werkzeughalter für Stempel und Matrize
2. Abkantwerkzeuge
2030 Multi V , 88° und Stempel 88°

Set 5 Zubehör Abkanten für XS

(Werkzeughöhe 100 mm)
2024 V80
2025 V100
und Distanzklotz

Biegedorn zum engen Biegen

für XS

Biegedorn zum engen Biegen

Pressbiegeeinrichtung 800 mm

Pressbiegeeinrichtung von 1/2 bis 2"

Pressbiegeeinrichtung 800 mm
RB 40 PLUS engste einstellung
RB 40
Anschlag
Drehteller
Standardwalzensatz
Walzen für Flacheisen
Polyamidrollen
Stahlrollen
Aufweiten
Schneiden
Ausklinken
20 t Wz.und Drehteller
RB 40 PLUS 800 mm Abstand
Steuerung
RB 40 Plus
12 T Seite
XS NC mit RB40 Plus
XS NC mit RB40 Plus
XS NC mit RB40 Plus
20 und 12 T Werkzeug
RB 40
RB 40 mit 12T Wz.
V 125
V 100
V 80
Multi V
AUsklinken
Pressbiegeeinsätze
Biegerorn
RB 40 PLUS
20 Tonnen Seite
12 Tonnen Seite
RB 40
RB 40
Matrize für Kupfer
Biegedorn
Zusätzliche Hydraulickanschlüsse
Digitalanzeige
Schlitten zurück
Schlitten vor
An / Aus
RB 40 mit 12T Wz.
Wendeltreppe
Wendelbiegepaket
Hubrolle
Drehteller
Aufweiten
Schneiden
RB 40
Gesamtvideo XS
RB 40 PLUS engste einstellung
RB 40
Anschlag
Drehteller
Standardwalzensatz
Walzen für Flacheisen
Polyamidrollen
Stahlrollen
Aufweiten
Schneiden
Ausklinken
20 t Wz.und Drehteller
RB 40 PLUS 800 mm Abstand
Steuerung
RB 40 Plus
12 T Seite
XS NC mit RB40 Plus
XS NC mit RB40 Plus
XS NC mit RB40 Plus
20 und 12 T Werkzeug
RB 40
RB 40 mit 12T Wz.
V 125
V 100
V 80
Multi V
AUsklinken
Pressbiegeeinsätze
Biegerorn
RB 40 PLUS
20 Tonnen Seite
12 Tonnen Seite
RB 40
RB 40
Matrize für Kupfer
Biegedorn
Zusätzliche Hydraulickanschlüsse
Digitalanzeige
Schlitten zurück
Schlitten vor
An / Aus
RB 40 mit 12T Wz.
Wendeltreppe
Wendelbiegepaket
Hubrolle
Drehteller
Aufweiten
Schneiden
RB 40

Konfigurationshinweis

Sie haben hier eine Maschine ausgewählt, die auf dem Bild mit einer Profilbiegeeinrichtung  ausgestattet ist. Wählen Sie hierfür die Grundmaschine und je nach bedarf den Profilbiegeaufsatz RB40 oder RB40 PLUS aus. Vergessen Sie nicht die erforderlichen Biegewalzen. Sie können bei diesem Maschinentyp zusätzlich ein Werkzeug zum Biegen von Flacheisen nutzen.

Die Plasmanitrierung ist eine optische sowie technische Aufwertung der Maschine.



Unser Tipp

Wir empfehlen Ihnen als Zubehör zum Profilbieger RB 40 das 12 Tonnen Werkzeug, mit dem Sie alle Werkzeuge vom Mobi-Bieger einsetzen können.

SIe haben auch die Möglichkeit den Profilbieger RB 40 PLUS mit dem verstellbarem Achsabstand auf diese Maschine zu montieren.

Bauen Sie Wendeltreppen? Nutzen Sie das Wendelbiegepaket.
