Tables de soudure

Kombi Bieger

Kombi-Bieger
Polyamidwalzen für Edelstahl

Kombibieger

... funktioneller Schweißtisch...

Als Ausbaumöglichkeit baute dasGelber-Bieger Team einen Profilbiegeaufsatz auf den Schweißtisch. Dieser ist erhältlich mit 2 oder 3 hydraulischen Motoren. Der Profilbieger wird mit dem Tischbieger kombiniert und erhält somit eine hydraulische Zustellung und eine Biegeleistung bis 48 mm Rundrohr. Die Antriebsmotoren werden von dem selben Hydraulikaggregat versorgt. Die Bauteile werden somit doppelt verwendet, was sich positiv auf die Kosten auswirkt.

fiche technique

demande générale

Demander le prix

Utilisez la version de bureau du site Web pour demander des prix directement en ligne.

Détails techniques
Accessoires
Photos

Technische Daten Kombi-Bieger


Motorleistung (kW)	1,5
Spannung (V)	240 / 400
Hydraulikdruck (Bar)	240
Arbeitsdruck (t)	10
Maße L x B x H (mm)	1400 x 600 x 500
Maschinengewicht (kg)	550
Biegeleistung Rohr (mm)	48 x 3,2

Sonderzubehör Abkanten für X1

Beschreibung:
V = 80 mm. Höhe 100 mm
V = 100 mm, Höhe 100 mm
Distanzklotz

Demander le prix

Profilbiegewerkzeug für X1

mit 3 hydraulisch
angetriebenen Wellen
3 Spannbolzen
1 Rollensatz 1"

Demander le prix

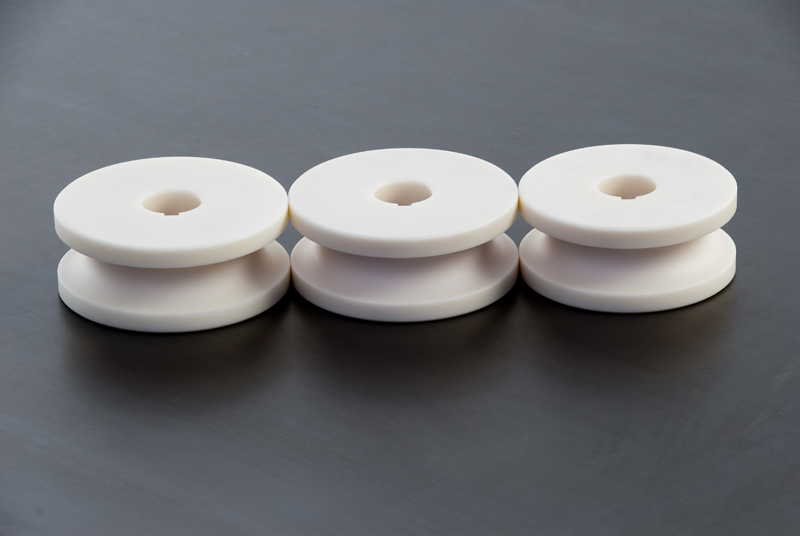

Biegerollen aus Polyamid 3/8", 17,4 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Polyamid 1/2", 21,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Polyamid 3/4", 27,1 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Polyamid 1", 34,0 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Polyamid 1 1/4", 42,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Polyamid 1 1/2", 48,6 mm"

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Polyamid 2", 60,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Polyamid auf Maß, XX mm

Sonderanfertigung auf Kundenwunsch
zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Stahl 3/8", 17,4 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Stahl 1/2", 21,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Stahl 3/4", 27,1 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Stahl 1", 34,0 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Stahl 1 1/4", 42,7 mm"

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Stahl 1 1/2", 48,6 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Stahl 2", 60,7 mm

zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Biegerollen aus Stahl auf Maß, XX mm

Sonderanfertigung auf Kundenwunsch
zum Ringbiegen von Rundrohr
Welle 40 mm, Passfeder 10 mm
(1 Satz = 3 Rollen)

Demander le prix

Profilbiegerollensatz für Edelstahl

Biegerollen aus Polyamid
Welle 40 mm, Passfeder 10 mm

Demander le prix

Profilbiegerollensatz für Stahl

Biegerollen aus Stahl
Welle 40 mm, Passfeder 10 mm

Demander le prix

Drehteller für X1

Bestehend aus:
Zahnstangenantrieb
Standard Drehteller D = 210 mm
Zentrum 30 mm einsatzgehärtet
Exzenter mit Hebel
Brücke mit Gegenrolle
Satz Schrauben

Demander le prix

Ringe für Drehteller

Größe 40 - 130 mm

Demander le prix

Pressbiegeeinrichtung zum Rohrbiegen

für X1/Höhe 100 mm und Kombibieger
besteht aus:
2 Adapterplatten, 28er Lochsystem,
2 Biegewellen, 2 Gegenrollen mit
4 Verschiedenen Öffnungen für:
1. Rohr bis 27 mm
2. Rohr bis 33,7 mm
3. Rohr bis 42 mm
4. eine Seite Glatt zum Richten
Adapter von Kolbenstange auf Gussform

Demander le prix

Set Biegeeinsätze aus Guss für X1 und Kombibieger

1/2, 3/4", 1", 1 1/4 "

Demander le prix

Set Biegeeinsätze aus Guss für X1 und Kombibieger

Aufweitwerkzeug-Set zum Aufweiten von Rohren

von Rohren: 27 mm bis 60 mm
Maximale Wandstärke: 2 mm
Der Vorteil dieses System, das auf dem Prinzip des spreizens basiert, sind die einfachen Einstellmöglichkeiten.
Die Länge der Aufweitung und der Aufweitdurchmesser ist einstellbar.
Das Set besteht aus:
1 x Rohraufweit-Werkzeugaufnahme
1x Aufweitwerkzeug
1x Aufweitdorn
(für jeden Rohrdurchmesser bzw. andere Wandstärken
wird jeweils ein eigenes Aufweitwerkzeug benötigt,
die Werkzeugaufnahme wird nur einmal benötigt)

Demander le prix

Aufweitwerkzeug-Set zum Aufweiten von Rohren

Werkzeug zum Ausklinken 48/60

für Rohre mit folgenden Abmessungen:
48 mm und 60 mm
Die Wandstärke sollte maximal 3,6 mm sein.
Einfache Montage mit Hilfe von Zwischenplatten

Demander le prix

Werkzeug zum Ausklinken 27/33/42

für Rohre mit folgenden Abmessungen:
27 mm, 33 mm und 42 mm
Die Wandstärke sollte maximal 3,6 mm sein.
Einfache Montage mit Hilfe von Zwischenplatten

Demander le prix

Werkzeug zum Schneiden

von Flacheisen, Vierkanteisen und
Rundmaterial mit einer max. Höhe
von 60 mm und einer max Stärke
von 10 mm.
Diese Version ist nicht für Edelstahl geeignet.

Demander le prix
