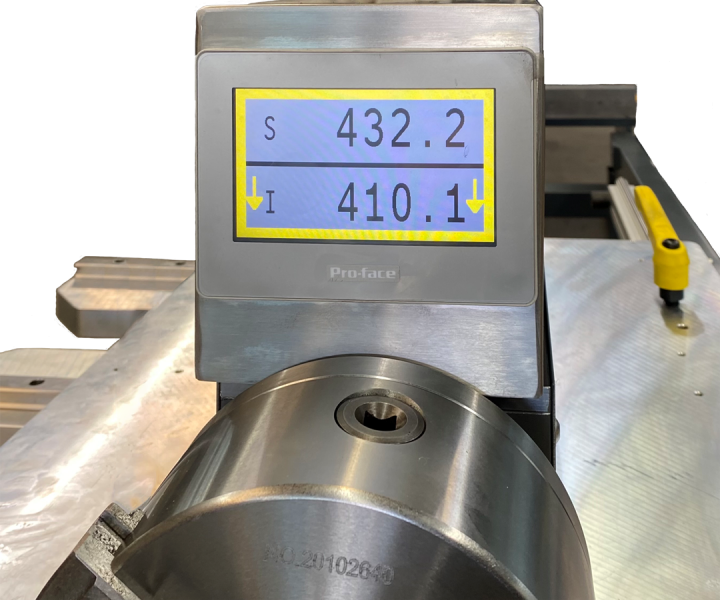

Dornbiegemaschine ERB Ecoline: Unsere Dornbiegemaschinen Ecoline bieten die Möglichkeiten Rohre und Vollmaterial sehr schnell, einfach und wiederholgenau zu biegen. Optional können auch komplexe Geometrien maßhaltig und wirtschaftlich hergestellt werden. Durch den Einsatz von unterschiedlichen Dornen für unterschiedliche Rohrdurchmesser mit unterschiedlichen Wandstärken, können auch sehr enge Biegeradien bis 1,5 x D realisiert werden. Gesteuert werden die Arbeitsabläufe durch eine SPS-Steuerung mit einer von uns entwickelten, bedienerfreundlichen Biegesoftware, die es erlaubt Folgebiegungen zu programmieren und abzurufen. Das Maschinengestell ist aus einer stabilen Stahlrohrkonstruktion, die auf Wunsch auch mit Rollen ausgestattet werden kann. Der Biegeprozess wird durch ein robustes Cyclo-Getriebe, angetrieben durch einen 1,5 KW Motor, ausgeführt. Gegen Aufpreis kann das zu biegende Rohr (oder Vollmaterial) in ein Dreibackenfutter gespannt werden, welches auf einem lineargeführten Schlitten montiert ist. Bei unterschiedlich einzustellenden Werkzeugdurchmessern kann über eine Seitenverschiebung die exakten Positionen zum Werkzeugmittelpunkt bestimmt werden. Die Längeneinstellung wird über Überfahranschläge (optional erhältlich) realisiert. Die Dornstange ist einfach und schnell auszuwechseln und nach dem Einbau auch einfach auf das benötigte Maß einzustellen. Ein kräftiger Hydraulikzylinder sorgt, programmierbar, für einen frühzeitigen Dornrückzug. Die Biege-Werkzeuge sind einfach und schnell auf die jeweiligen Rohrdurchmesser einstellbar und / oder umrüstbar. Der Spannbacken wird hydraulisch zugefahren. Das Gegenlager wird mittels einer Trapezspindel voreingestellt und dann ebenfalls hydraulisch beigefahren. Außer die Gegenlager, die auch als Gleitschienen fungieren und daher aus Polyamid gefertigt werden, bieten wir alle Biegewerkzeuge in gehärtetem Stahl an Anbei einige Vorteile unserer Dornbiegemaschinen aus der Reihe Profiline und Ecoline - die Dornstangen sind mittels rechts-links Gewinde ohne das Abklemmen der Schmierleitungen einstellbar - als Dorn-Schmierstoff verwenden wir anstatt Fett, ein hochwertiges Schmier-Öl, das mit einer dünnen Schmierleitung durch die Dornstange zum Dorn gefördert wird - um die Ölmenge möglichst sparsam einzusetzen, ist die Fördermenge sehr genau einstellbar - unsere Dornstangen sind universell einsetzbar, sowohl für Dorne mit oder ohne Schweißnahtnut (es wird also keine zusätzlich Dornstange benötigt) - unser Faltenglätter besteht immer aus zwei Teilen: ein Faltenglätteradapter und ein Faltenglättereinsatz Den Faltenglättereinsatz liefern wird paarweise zum halben Preis eines Standard Faltenglätters - Der Faltenglätterhalter ist in der Länge und im Winkel einstellbar, das vereinfacht das Zurückdrehen des Werkzeuges und erleichtert die Einstellung - Werkzeuge können mit reduzierter Spannlänge bestellt werden, was kürzere Biegungen hintereinander ermöglicht - die standardmäßige, motorisierte Verdrehung des Rohres ist auf drei Arten bedienbar: 1. Händig, indem der Motor frei geschaltet wird 2. motorisch, indem mit Tasten im und gegen den Uhrzeigersinn mit einstellbarer Geschwindigkeit gedreht werden kann 3. motorisch, indem ein Wert (z.B. 180°) vorgegeben und dann angefahren wird - Das Auslösen der Biegung kann in vier Varianten ausgeführt werden: 1. Mit 1-Hand 2. Fußschalter 3. Touchscreen 4. Hand Kabel Fernbedienung (optional) - 10“ Voll-Touchscreen-Display im Bedienpult und ein 5“ Display integriert oberhalb vom Backenfutter, damit der Bediener die Längeneinstellung des Rohres einfach und problemlos, unabhängig vom Bedienpult einstellen kann. So kann er vor der Maschine stehend, mit Blick auf das Backenfutter gerichtet die Länge genau justieren - der Umbau der Biegerichtung wurde so vereinfacht, dass die Hydraulik nicht umgebaut werden muss - es gibt keinen sichtbarer Näherungsschalter (gefährlich, wenn dieser beschädigt wird) - die Materialanlage wurde mit Notizfeldern erweitert, damit Einstellungen und Hinweise festgehalten werden können - Biegewinkel Korrektur mit 10° Schritten, nicht nur bei 90° und 45° - separate Korrekturtabelle, damit auf keinen Fall Korrekturen im Hauptprogramm vorgenommen werden müssen - Unendliche Speichermöglichkeit - Anzahl der Biegungen in einem Programm = 100 Stück - Im Programm können Zeilen eingefügt und gelöscht werden - Programme können einfach gesucht werden, ohne eine ganze Liste durch zu scrollen - es sind drei Passwortebenen möglich: Master / Einrichter / Bediener - um eine einfache und sichere Dateiverwaltung zu gewährleisten, liefern wir zwei Festplatten, eine für externe Daten (zum Import) und eine für interne Programme - Einstellbare Biegefolge Dorn / Spannen / Gegenlager... - Einstellbare Zylinder Laufzeiten - Hydraulik mit Eco-Modus… läuft nur wenn Druck benötigt wird - Hydraulikaggregat beliebig in Anzahl der Funktionen erweiterbar - Ausgeklügeltes Längenanschlagsystem - Fernwartung
