Rotationsbieger / Auf Lager

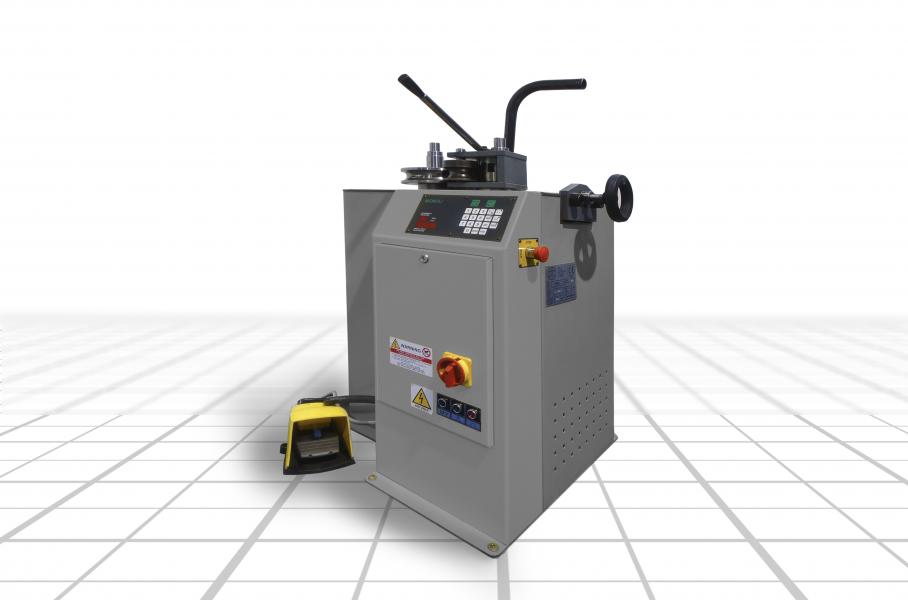

3xDRohrbiegenRohrbiegemaschine Rotation 60

  • Rotation 60
    Rotation 60
  • Biegeradius = 3D
    Biegeradius = 3D
  • Rundmaterial biegen
    Rundmaterial biegen
  • Mindestabstand
    Mindestabstand

Funktionshinweise

Anders als beim Dornbieger biegt der Maschinentyp »Rotation« ohne Dorn, die Biegeradien sind größer und abhängig von der Wandstärke des Rohrs. Die Biegeradien können Sie der Tabelle entnehmen. Für jeden Rohrdurchmesser benötigen Sie eine passende Biegeschablone, es besteht die Möglichkeit mehrere Biegewinkel hintereinander einzuprogrammieren und hintereinander abzuarbeiten. Diese Programme sind auch speicherbar. Optional können die Modelle »Rotation« zum Auslösen der Biegung mit einem Fußpedal betrieben werden. Die besten Ergebnisse erreichen Sie mit geglühtem Rohr.



Mehr Informationen im Archiv
allgemeine Anfrage
Nutzen Sie die Desktop-Variante der Webseite um Preise direkt online anzufordern.
Technische Daten Rotation 60
Motorleistung (kW)  4
Spannung (V)  400

Umdrehungsgeschwind.

pro Minute (min¯¹)



 3
Maße L x B x H (mm)  600 x 500 x 930
Maschinengewicht (kg) 190
Biegeleistung Drehteller:
Rundmaterial   Ø 30 mm ST 33
Flacheisen  50 x 20 mm
Vierkant  20 mm
Rohr  Ø 60 mm x 3,2
Maximale Biegeradius CLR 220 mm



Werkzeugset für Rota 60 Rundrohr Preisklasse 1

Biegedurchmesser 50 - 75 mm
für Rundrohr 5-27 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rota 60 Rundrohr Preisklasse 2

Werkzeugset für Rundrohr Preisklasse 2
Biegedurchmesser 75,5 - 100 mm
für Rohre 5 bis 27 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rota 60 Rundrohr Preisklasse 3

Werkzeugset für Rundrohr Preisklasse 3
Biegedurchmesser 75,5 - 100 mm
für Rundrohr 28-48 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rota 60 Rundrohr Preisklasse 4

Werkzeugset für Rundrohr Preisklasse 4
Biegedurchmesser 100,5 - 125 mm
für Rundrohr 5-50 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rota 60 Rundrohr Preisklasse 5

Werkzeugset für Rundrohr Preisklasse 5
Biegedurchmesser 125,5 -150 mm
für Rundrohr 5-60 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

Werkzeugset für Rota 60 Rundrohr Preisklasse 6

Werkzeugset für Rundrohr Preisklasse 6
Biegedurchmesser 150,5 - 180 mm
für Rundrohr 5-60 mm
(je 1 x Biegerolle, Gegenhalter, 2 x Gegenrolle)

vollmaterial Biegen
Mindestabstand von Bogen
Gegenhalter / Mittnehmer
Steuerung
je nach Modell bis 35mm
vollmaterial Biegen
Mindestabstand von Bogen
Gegenhalter / Mittnehmer
Steuerung
je nach Modell bis 35mm

Unser Tipp

Für Rohrbiegearbeiten bei denen der Biegeradius 3 x D entspricht.

Beispiel: Rohr 33,7

Biegeradius 33,7 x 3 = 100mm  immer auf die Neutrale Phase gesehn.
