Dornbiegemaschine ERB Industrie

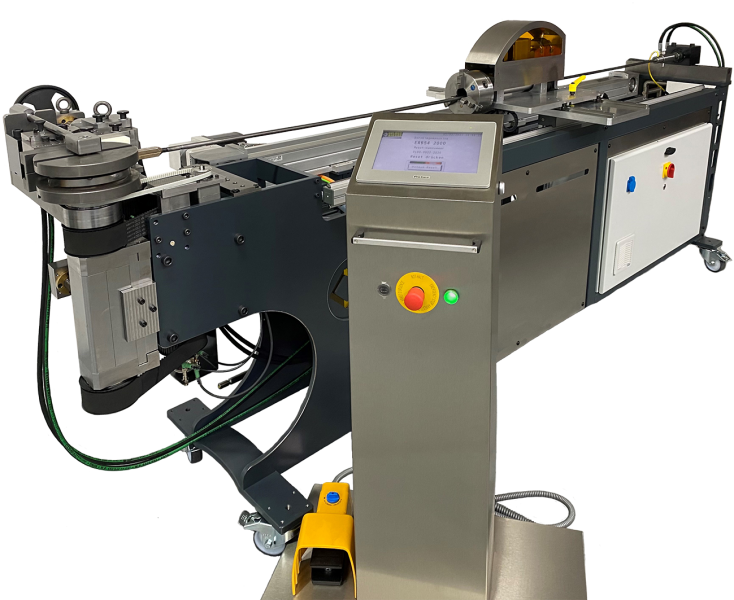

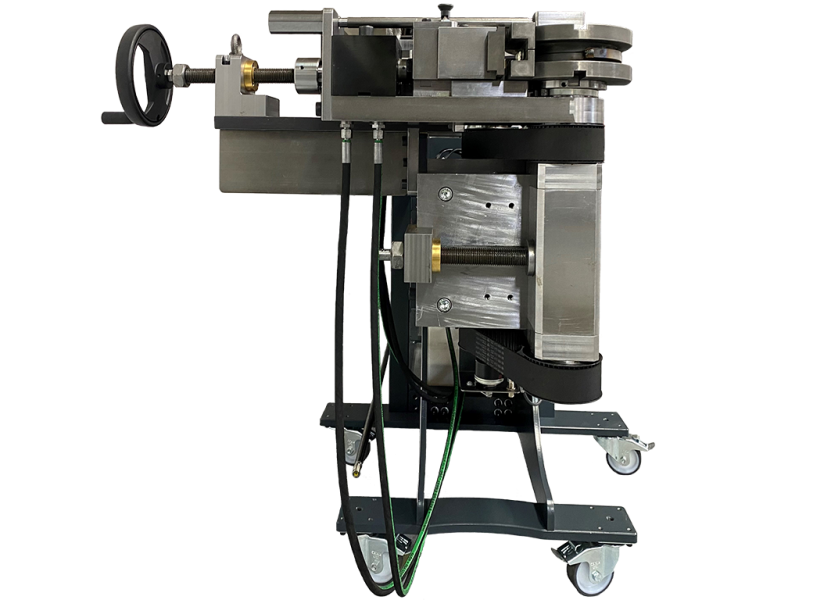

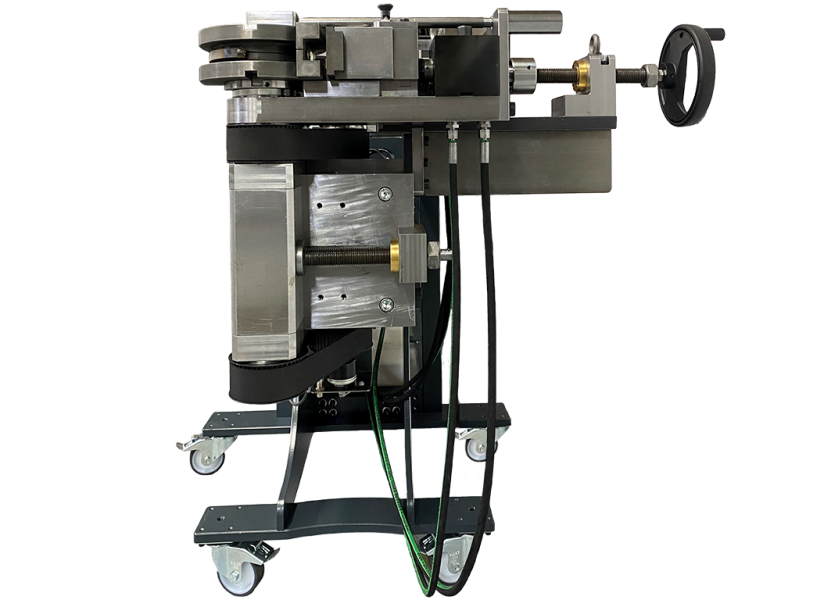

Dornbiegemaschine ERB 42 Industrie. Unsere Dorn-Biegemaschinen bieten die Möglichkeiten Rohre und Vollmaterial sehr schnell, einfach und wiederholgenau zu biegen. Auch komplexe Geometrien sind maßhaltig und wirtschaftlich herzustellen. Durch den Einsatz von unterschiedlichen Dornen für unterschiedliche Rohrdurchmesser mit unterschiedlichen Wandstärken, können auch sehr enge Biegeradien bis 1,5 x D realisiert werden. Die Besonderheit unserer Maschinenkonstruktion besteht aus der Verlegung des Biegezentrums an den vorderen Rand des Cyclo-Getriebes. Dort ist es nach links oder rechts verschiebbar und wird so positioniert, dass eine optimale Biegefreiheit gewährleistet ist. Schon nach 65mm ist ein Biegen nach unten möglich. Das zu biegende Rohr (oder Vollmaterial) wird eingespannt in eine hydraulisch Spannzange, die sich automatisch öffnet oder schließt. Durch diese Spannzange, ist es möglich die letzte Biegung sehr eng am Biegewerkzeug auszuführen.
Durch die Montage der Spannzange auf einem lineargeführten,
seitlich verschiebbaren Schlitten, kann die exakten Positionen zum
Werkzeugmittelpunkt problemlos bestimmt werden. Eine Automatische
Werkzeugrückstellung nach dem Biegevorgang ermöglich einen komplett
automatisierten Arbeitsablauf.
Das zu biegende Rohr (oder Vollmaterial) wird eingespannt in ein
Dreibackenfutter, das auf einem lineargeführten Schlitten montiert
ist. So können bei unterschiedlichen Werkzeugdurchmessern, über eine
Seitenverschiebung, die exakten Positionen zum Werkzeugmittelpunkt
bestimmt werden. Die Längeneinstellung wird über eine Linearachse
genaustens positioniert. Die Dornstange ist einfach und schnell
auszuwechseln und nach dem Einbau auch einfach auf das benötigte Maß
einzustellen.
